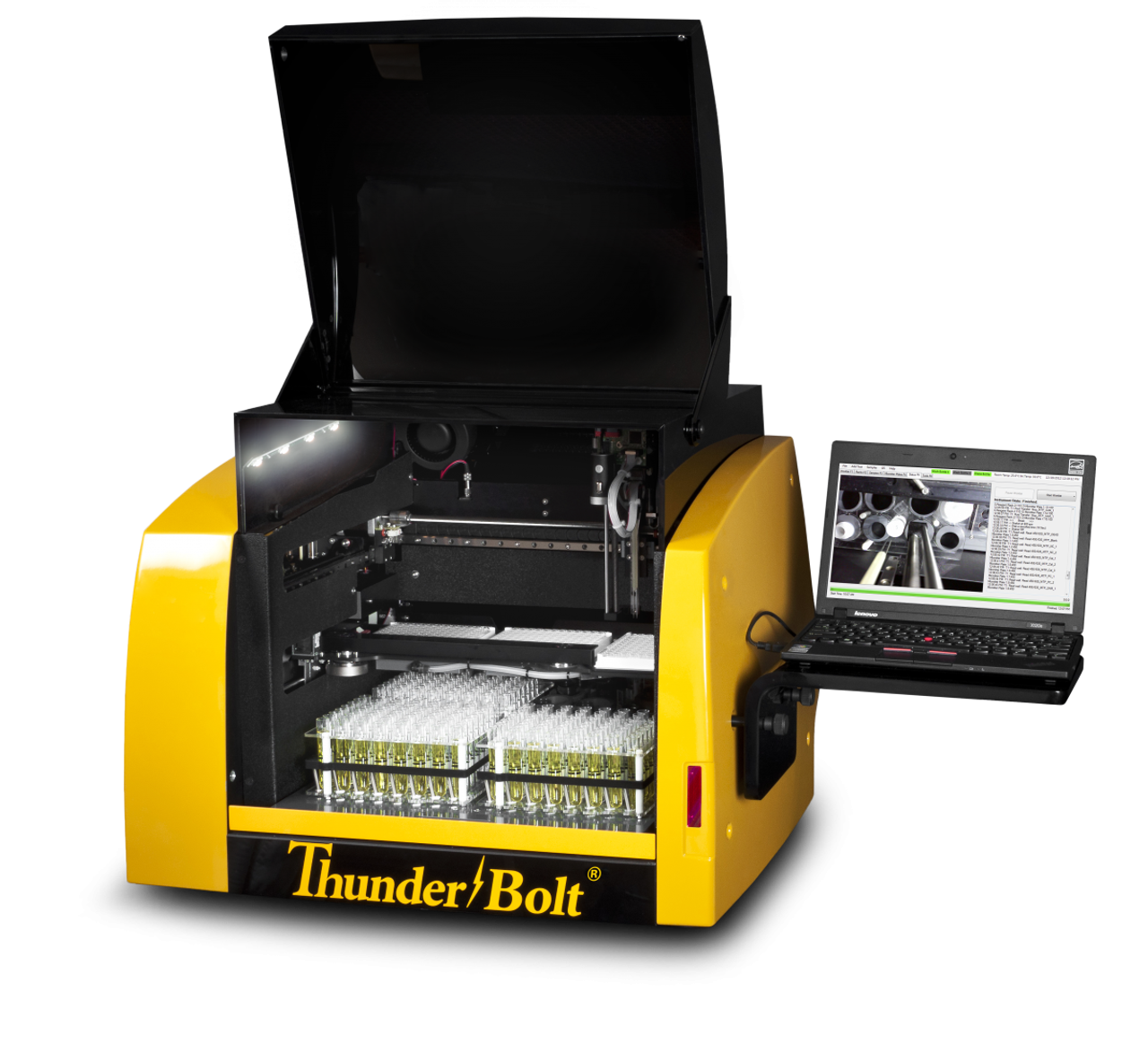

Hệ thống ELISA tự động ThunderBolt®

Chi tiết sản phẩm

Giới thiệu chung

ThunderBolt® là hệ thống tự động của Gold Standard Diagnostics (Mỹ), được thiết kế cho các xét nghiệm miễn dịch enzyme (EIA/ELISA) và có thể hỗ trợ xét nghiệm miễn dịch hóa phát quang (CLIA) khi trang bị đầu đọc tùy chọn.

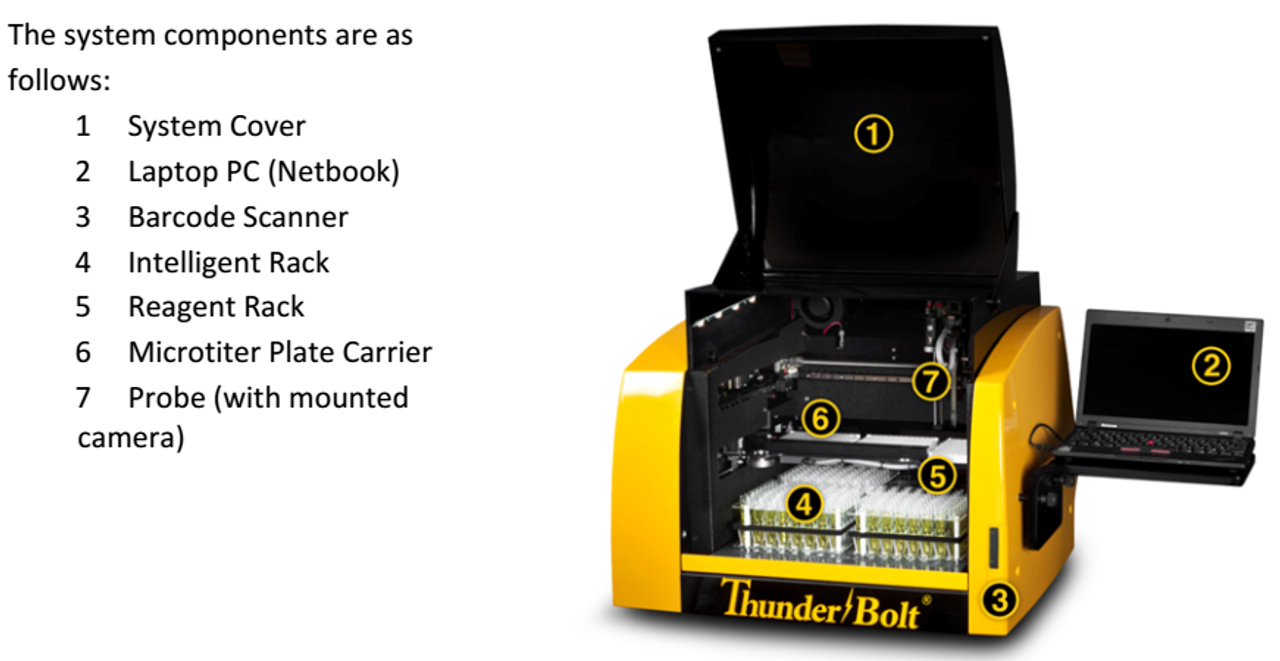

Hệ thống kết hợp robot xử lý mẫu, các mô-đun ủ, rửa, đọc và máy tính xách tay có phần mềm điều khiển để tự động hóa quy trình xét nghiệm và quản lý dữ liệu.

Tính năng và lợi ích

Tự động hóa các bước xử lý mẫu, pha loãng, phân phối, ủ, rửa và đọc kết quả.
Có thể phân tích nhiều chỉ tiêu trong một lần vận hành, với phần mềm điều khiển quy trình và quản lý dữ liệu.
Sử dụng micro-syringe và kim cố định, giúp giảm nhu cầu đầu tip dùng một lần.
Rack mẫu và thuốc thử được bố trí trên khay trượt, thuận tiện khi thao tác.
Camera tích hợp tại đầu dò hỗ trợ theo dõi hoạt động và chẩn đoán sự cố từ xa.
Bộ ủ đối lưu cưỡng bức giúp phân bố nhiệt đồng đều giữa các giếng.
Máy lắc quỹ đạo tích hợp cho phép phân phối và/hoặc ủ trong quá trình lắc.

Tính năng bổ sung theo catalogue GSDM-0005.C

Có thể lập trình và chạy tối đa 8 quy trình khác nhau trong một đợt; xét nghiệm CLIA yêu cầu cấu hình CLIA+EIA.
Theo dõi và tính thời gian độc lập cho từng giếng.
Sử dụng 2 bình dung dịch rửa bên ngoài.
Phần mềm hỗ trợ thiết kế quy trình và tạo báo cáo tùy chỉnh, với giao diện đa ngôn ngữ.
Các phương pháp tính toán gồm nội suy từng đoạn (point-to-point), hồi quy tuyến tính, cubic spline, 4PL và 5PL; hỗ trợ biểu diễn Lin-Lin, Lin-Log và Log-Log.
Kết nối LIS hai chiều qua RS232, USB hoặc TCP/IP; cần xác nhận khả năng tương thích với hệ thống LIS sử dụng.

Thông số theo tài liệu tháng 7 năm 2018

Các thông số và cấu hình dưới đây được biên soạn từ tài liệu ngày 16/07/2018. Cấu hình cung cấp hiện tại cần được xác nhận khi tư vấn.

Thông số chung

Thông số	Giá trị
Model	ThunderBolt®
Hãng sản xuất	Gold Standard Diagnostics (Mỹ)
Xuất xứ	Mỹ
Nguyên lý	EIA/ELISA; CLIA khi trang bị tùy chọn đầu đọc hóa phát quang
Nhiệt độ vận hành	20–24 °C
Độ ẩm vận hành	20–90%
Nguồn điện	100–265 V; 50–60 Hz
Công suất tiêu thụ	12 W khi không sử dụng bộ ủ; tối đa 120 W
Kích thước rộng × sâu × cao	64 × 57 × 45 cm
Khối lượng	28 kg

Xử lý mẫu và ủ

Thông số	Giá trị
Rack mẫu thông minh	3 rack, tổng sức chứa tối đa 192 mẫu; quản lý vị trí theo ID mẫu
Ống mẫu tương thích	Đường kính 12, 13 hoặc 16 mm; chiều dài 75 mm
Rack thuốc thử	16 vị trí cho chai đường kính 22–35 mm; có adapter cho các loại chai khác nhau
Khay đĩa microtiter	2 vị trí đĩa phản ứng và 1 vị trí đĩa pha loãng trước
Đầu dò	Một đầu dò với hệ thống hai kim, không sử dụng đầu tip dùng một lần
Thể tích hút và phân phối	1–300 µL; CV < 3% theo tài liệu cung cấp
Phát hiện mức chất lỏng	Theo độ dẫn điện; thể tích phát hiện tối thiểu 50 µL
Bộ ủ	Đối lưu cưỡng bức, gia nhiệt tối đa 46 °C

Máy đọc quang trắc

Thông số	Giá trị
Bước sóng LED	405, 450, 490, 550 và 630 nm; có thể cấu hình bước sóng theo yêu cầu
Dải quang trắc	0–3,0 OD
Dải quang phổ	400–700 nm
Thời gian đọc	Xấp xỉ 2 phút/đĩa
Độ chính xác	0–2,000 OD: ±0,003 OD hoặc CV < 1%; 2,001–3,000 OD: CV < 1,5%
Độ phân giải	0,001 OD
Độ tuyến tính	< 1% ở 0–2,000 OD (điển hình); < 2% ở 2,001–3,000 OD

Đầu đọc hóa phát quang tùy chọn

Các thông số CLIA sau chỉ áp dụng khi hệ thống được trang bị đầu đọc hóa phát quang tùy chọn.

Thông số	Giá trị
Dạng phát hiện	Hóa phát quang dạng glow
Dải quang phổ	300–500 nm
Dark count	50 counts/giây (tiêu chuẩn)
Thời gian đo	100 ms; điều chỉnh 100–1.000 ms
Dải động	6 bậc độ lớn

Máy lắc quỹ đạo

Thông số	Giá trị
Biên độ	1 mm
Tốc độ	Tối đa 900 vòng/phút
Sức chứa	3 đĩa microtiter: 2 đĩa phản ứng và 1 đĩa pha loãng trước
Điện áp	24 V

Máy tính và phần mềm

Thông số	Giá trị
Bộ xử lý	Intel Atom
RAM	1 GB
Ổ cứng	160 GB
Màn hình	800 × 600 pixel
Kết nối	USB, RS232; máy tính có thêm Ethernet và các cổng USB bổ sung
Hệ điều hành	Windows 7 hoặc Windows 8 theo cấu hình tài liệu năm 2018

Phần mềm giao diện đồ họa được cài đặt sẵn, cung cấp danh sách phương pháp, quản lý dữ liệu, kết nối hai chiều với các hệ thống LIS tương thích và cảnh báo bằng âm thanh khi có lỗi thao tác hoặc sự cố thiết bị. Khả năng tương thích LIS cần được xác nhận cho từng hệ thống.

Mã vạch hỗ trợ

Codabar, Code 39, Interleaved 2 of 5, Code 93, Code 2 of 5, IATA Code 2 of 5, Matrix 2 of 5, Code 11, Code 128, Telepen, UPC A, UPC E, EAN 13, EAN 8, MSI, Plessey, RSS-14, RSS-14 Limited, RSS-14 Expanded, China Post Code, PDF417.
